워터젯 절단 시스템의 구성 요소는 무엇입니까?
으로 Richard
August 8th, 2024
130 조회수
워터젯 절단기는 고압의 물 흐름과 연마재를 사용하여 다양한 소재를 절단하는 효율적이고 정밀한 절단 및 가공 장비입니다. 워터젯 절단기는 여러 부품으로 구성되어 있으며, 각 부품은 필수적인 역할을 합니다. 본 글에서는 독자들이 워터젯 절단기의 작동 원리와 구조를 더 잘 이해할 수 있도록 워터젯 절단기의 주요 부품을 자세히 소개합니다.

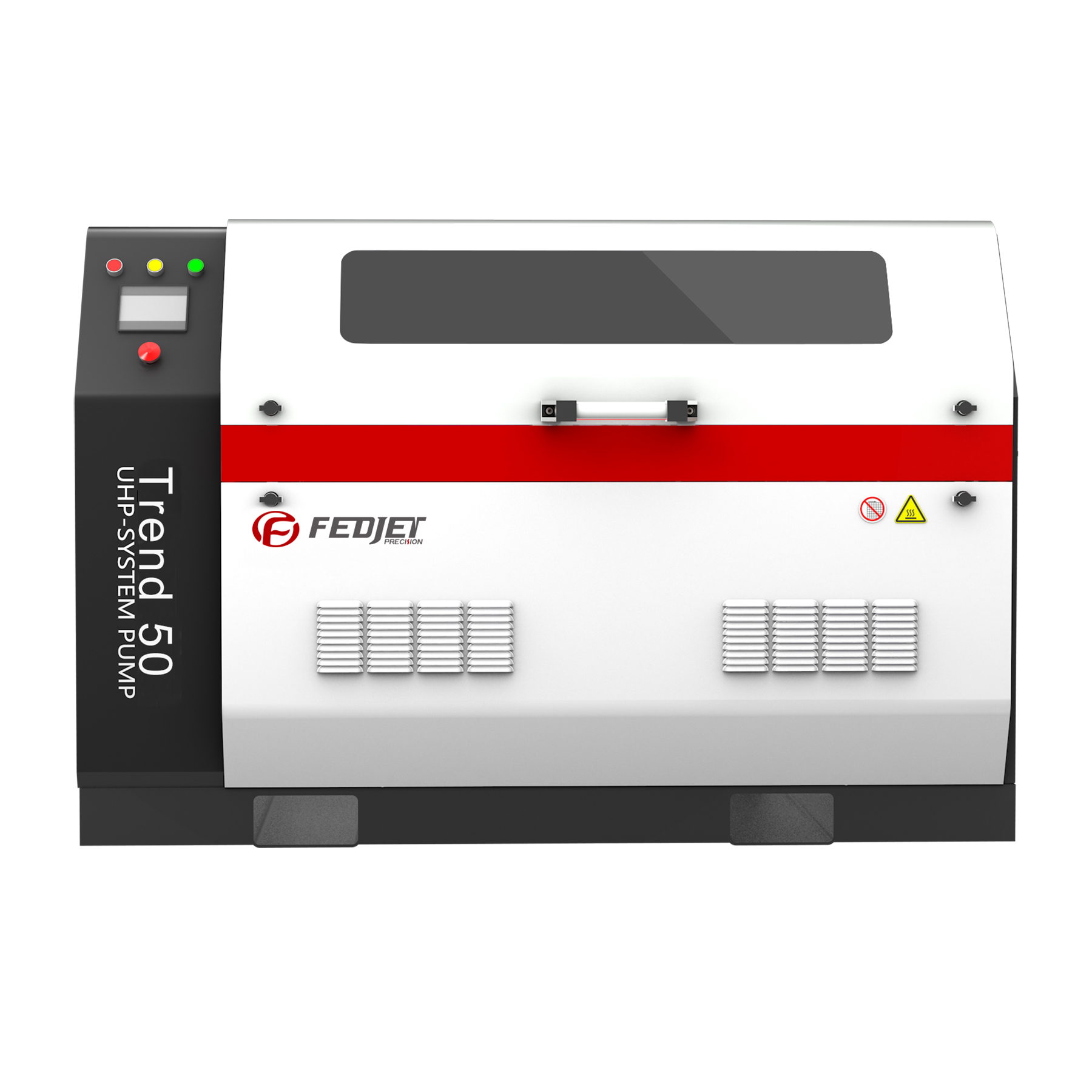

초고압 펌프: 초고압 펌프는 워터젯 절단기의 핵심 부품입니다. 수압을 수천에서 수만 파운드에 달하는 초고압으로 높이는 역할을 합니다. 초고압 펌프는 일반적으로 플런저 펌프와 로터 펌프의 두 가지 형태로 구성됩니다. 이 펌프들은 워터젯 절단에 필요한 작동 압력까지 수압을 높일 수 있습니다.
2. 제어 시스템: 제어 시스템은 워터젯 절단기의 "두뇌" 역할을 하며, 기계의 작동 및 작동을 제어합니다. 대부분의 워터젯 절단기는 컴퓨터 수치 제어 시스템(CNC)을 사용합니다. 작업자가 컴퓨터 단말기를 통해 절단 경로와 매개변수를 입력하면 제어 시스템이 자동으로 절단합니다. 3. 노즐: 노즐은 워터젯 절단기의 핵심 부품입니다. 고압의 물과 연마재를 절단 대상에 분사하여 절단 효과를 내는 역할을 합니다. 노즐은 일반적으로 뾰족한 노즐과 입구로 구성됩니다. 절단 대상 재료에 따라 다양한 종류와 크기의 노즐이 선택됩니다.

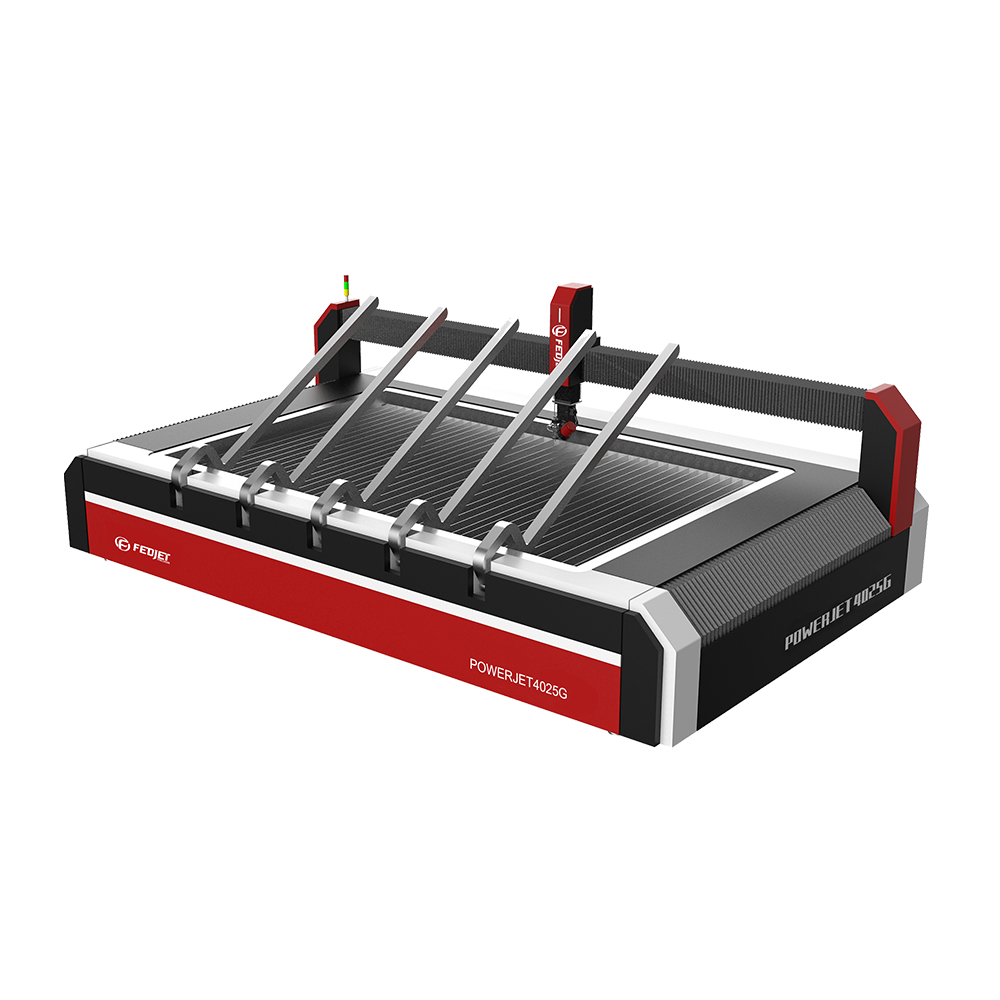

4. 절단 테이블: 절단 테이블은 워터젯 절단기에서 절단 대상물을 올려놓는 플랫폼으로, 일반적으로 금속 재질로 제작됩니다. 절단 테이블에는 일반적으로 고정 장치와 흡착 장치가 장착되어 절단 대상물의 고정 및 안정성을 보장합니다.
5. 작업대: 작업대는 초고압 펌프 및 기타 주요 부품을 설치하는 플랫폼입니다. 작업대의 안정성과 평탄도는 워터젯 절단기 작동에 매우 중요합니다. 6. 제어 캐비닛: 제어 캐비닛은 워터젯 절단기의 전기 제어 부분으로, 전기 부품, 컨트롤러, 회로 차단기 등이 포함되어 있습니다. 작업자는 제어 캐비닛을 통해 스위칭, 전력 제어, 전류 제어 등 장비를 작동할 수 있습니다. 7. 수처리 시스템: 워터젯 절단기는 고순도 물을 절단 매체로 사용하므로 수처리가 필수적입니다. 수처리 시스템에는 필터, 연수기, 탈기 장치, 계량 장치가 포함되어 있어 정상적인 물 공급과 수질의 순도를 보장합니다. 8. 냉각 시스템: 절단 과정에서 열이 발생할 수 있으므로, 워터젯 절단기 내부에 냉각 장치가 설치되어 장비의 정상 작동 온도를 유지합니다. 냉각 시스템은 공랭식 또는 수랭식으로 제공되며, 실제 상황에 따라 적합한 방식을 선택해야 합니다.
9. 안전 장치: 워터젯 절단기에는 보호 커버, 비상 정지 버튼, 비상 정지 시스템 등 다양한 안전 장치가 장착되어 작업자의 안전을 보장합니다. 10. 모래 공급 시스템: 자동 모래 공급 버킷은 일정량의 워터젯 모래를 저장할 수 있으며, 공압 방식으로 모래 제어 밸브에 자동적이고 지속적으로 공급합니다. 그런 다음 모래 제어 밸브는 이를 커터 헤드의 모래 혼합 챔버에 공급하여 고압 물과 혼합하여 절단합니다.
요약하자면, 워터젯 절단기는 초고압 펌프, 제어 시스템, 노즐, 절단 테이블, 작업대, 제어 캐비닛, 수처리 시스템, 냉각 시스템, 안전 장치 등 여러 구성 요소로 구성된 복잡한 기계 시스템입니다. 이러한 구성 요소들은 워터젯 절단기의 효율적이고 정밀한 절단 가공을 위해 함께 작동합니다. 이러한 구성 요소의 기능과 효과를 이해하면 작업자가 워터젯 절단기를 더욱 효율적으로 사용하고 유지 관리하며, 절단 가공의 안전성과 품질을 보장하는 데 도움이 됩니다. 워터젯 장비, 워터젯 액세서리 및 워터젯 유지관리에 대한 필요 사항이나 질문이 있으시면 언제든지 저희에게 연락주세요. 【페드젯】 는 워터젯 절단 장비 및 워터젯 부속품의 연구 개발, 생산 및 판매를 전문으로 하는 제조업체입니다. 국제 CE 인증을 획득한 품질 보증을 보유하고 있으며, 중국 및 해외로 수출하고 있으며, 수천 명의 워터젯 터미널 사용자에게 서비스를 제공해 왔습니다. 당사는 품질 보증뿐만 아니라 포괄적인 애프터서비스 및 기술 지원, 현장 워터젯 수리, 워터젯 개조, 워터젯 유지보수 서비스를 제공하며, 고객에게 원스톱 워터젯 절단 부속품 솔루션을 제공합니다.
